レーザーカッティング
CO₂およびファイバーレーザーシステムにより、鋼、アルミニウム、銅のバリフリーエッジと±0.05mmの寸法精度を実現しています。

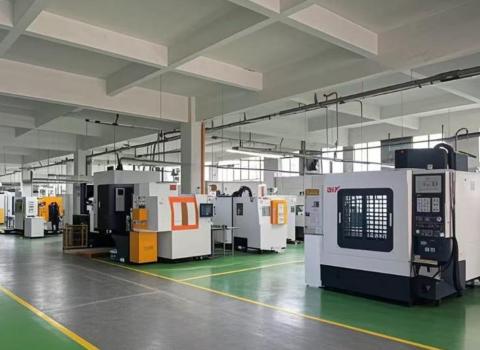

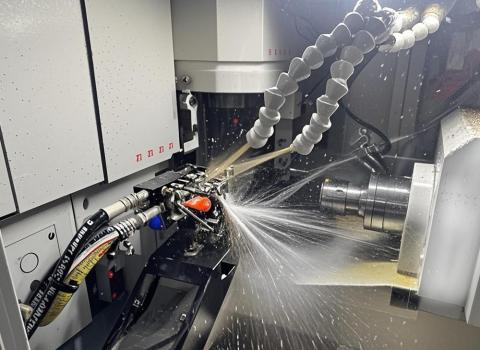

精密加工は、コンピュータ数値制御(CNC)機械を用いて金属または非金属材料を切断、フライング、穴あけします。高度な自動化、精度、効率性をもって複雑な表面や高精度部品の製造を可能にします。
1セット

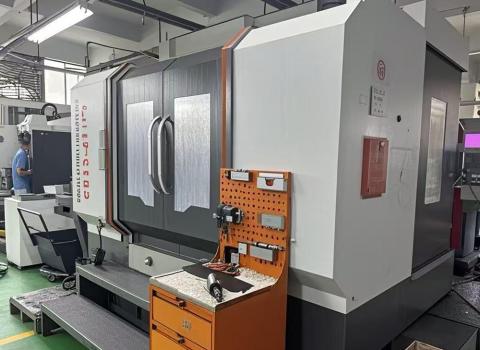

5軸機械加工センター
2セット
4軸機械加工センター
2セット

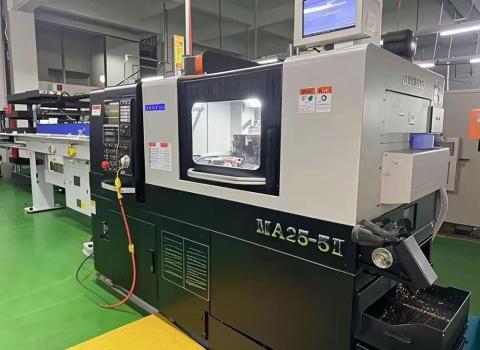

CNC旋盤
11セット
CNC
| デバイス仕様 | |
| 5軸機械加工センター | φ2-φ26 |
| 4軸機械加工センター | φ2-φ20 |
| CNC旋盤 | φ200 |
| CNC | 2050mm×500mm×400mm |

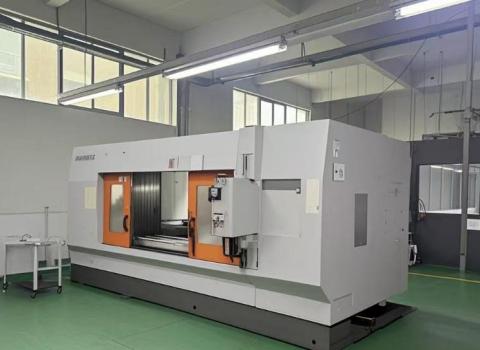

| 5面CNCセンター | 1000mm×500mm×400mm |
精密板金製品通常0.5mmから20mmの厚さの薄い金属板から、レーザー切断、CNCパンチング、プレスブレーキ、溶接、表面仕上げなどの制御された製造工程を経て製造される部品です。「精密」という用語は、厳密な寸法公差(一般的に±0.05mmから±0.1mm)、一貫した再現性、そして下流の組み立てプロセスが依存する清潔な表面品質を指します。
浙江嘉風では、製造を行っています精密板金製品5軸加工センター、CNC旋盤、多軸フライス盤を用いて、従来の製造では実現できない複雑な形状を実現しています。すべての製品は工場から認証を受け、統合の準備が整っています。
適切な材料を選ぶことは、精密板金製造において最も重要な決断です。以下の表は、当社が加工する最も一般的な材料を比較し、機械的要件を用途に合わせるお手伝いをしています。
| 素材 | 引張強度 | 耐食性 | 重量 | 典型的なフィニッシュ | 最適 |
|---|---|---|---|---|---|
| ステンレススチール304 | 515–720 MPa | 素晴らしい | ヘビー | ブラッシング、磨き、パッシベーテッド | 食料器具、医療用、囲い |
| ステンレススチール316 | 485–690 MPa | スーペリア(モーが追加) | ヘビー | 電解研磨、ブラッシング | 海洋、化学、製薬 |
| 冷間圧延鋼(SPCC) | 270–370 MPa | ロウ(コーティングが必要) | ヘビー | パウダーコート、塗装、亜鉛メッキ | 構造パネル、シャーシ、ブラケット |
| 亜鉛メッキ鋼(GI) | 270–370 MPa | よし | ヘビー | パウダーコート、プライマー | 屋外用エンクロージャー、HVAC部品 |
| アルミニウム 5052 | 195–260 MPa | とても良い | 光 | 陽極酸化、パウダーコート | 航空宇宙パネル、電子機器、輸送 |
| アルミニウム 6061 | 276–310 MPa | よし | 光 | 陽極酸化、クリアコート | 機械加工された構造部品、ヒートシンク |
| 銅 C110 | 220–250MPa | 中程度 | ヘビー | 錫メッキ、パッシベーション | バスバー、電気接点、熱交換器 |
* 値は示唆範囲です。最終的な仕様は厚さ、焼き戻し、加工方法によって異なります。
嘉風は、精密板金製品.以下は、達成可能な許容範囲を持つ主要機器の技術的概要です。
| 装備の種類 | 数量 | 作業範囲 | 位置公差 | 適切な材料 |
|---|---|---|---|---|
| 5軸加工センター | 1 | φ2 – φ26 mm | ±0.005 mm | 鋼、アルミニウム、銅、チタン |
| 4軸機械加工センター | 2 | φ2 – φ20 mm | ±0.008 mm | 鋼鉄、アルミニウム、プラスチック |
| CNC旋盤 | 2 | 最大φ200 mm | ±0.01mm | スチール、ステンレススチール、アルミニウム |
| CNCミリングセンター | 11 | 2050 × 500 × 400 mm | ±0.02 mm | すべての金属、複合材料 |
| 5面CNCセンター | — | 1000 × 500 × 400 mm | ±0.01mm | スチール、アルミニウム、インバー |
| ファイバーレーザー切断 | — | 最大20mmの鋼材まで | ±0.05mm | 炭素鋼、SS、アルミニウム、銅 |
| CNCプレスブレーキ | — | 全長最大3200mmまで | ±0.3°の曲げ角 | 鋼鉄、アルミニウム、亜鉛メッキ |
示されている公差は通常の生産条件下で達成可能です。重要な用途向けに、要求に応じてより厳密な公差が提供されます。
適切な表面処理は製品の寿命を延ばし、規制要件を満たし、あなたの精密板金製品市場が求める外観です。
| 仕上げタイプ | プロセス | 厚さ(μm) | 腐食防止 | カラーオプション | 一般的なアプリケーション |
|---|---|---|---|---|---|
| 粉末コーティング | 静電スプレー+オーブンキュア | 60–120 | ★★★★☆ | RAL / カスタム | エンクロージャー、キャビネット、シャーシ |
| 陽極酸化(タイプII) | 電気化学的酸化 | 5–25 | ★★★☆☆ | クリア、ブラック、ゴールド、カスタム | アルミニウムハウジング、パネル |
| ハードアノダイジング(タイプIII) | 高電流陽極酸化 | 25–80 | ★★★★★ | ナチュラル、ブラック | 航空宇宙、防衛、摩耗面 |
| 亜鉛メッキ | 電気めっき | 5–25 | ★★★☆☆ | 透明で黄色いクロメート | ファスナー、ブラケット、コネクター |
| 無電ニッケル | 化学的沈着 | 5–50 | ★★★★☆ | 明るい銀色 | 精密部品、EMCシールド |
| パッシベーション | 酸性浴(クエントリ/硝酸) | — | ★★★★★ | ナチュラルSS | 医療用、食品グレードのSS部品 |
| ブラッシング+クリアコート | 研磨ベルト+ラッカー | 5–15 | ★★☆☆☆ | ナチュラル/サテン | 民生用電子機器、装飾パネル |
★ 評価は、同等の曝露条件下での相対的な腐食保護レベルを示します。実際の性能は基材や運用環境によって異なります。
構造化され文書化されたワークフローにより、単一の試作機から10万台までのすべての注文が仕様を満たし、期限内に納品されます。
当社の製造能力は、寸法精度、信頼性、表面品質が譲れない幅広い分野に及びます。
| 産業 | 関連規格 | 典型的な製品タイプ |
|---|---|---|
| 電子機器/通信 | IPC-A-600、RoHS、REACH | シャーシ、EMCシールド、PCBエンクロージャー、ラック |
| 医療機器 | ISO 13485、FDA 21 CFR | 外科用機器のハウジング、滅菌トレイ、計器パネル |
| 自動車 | IATF 16949、PPAP | ブラケット、ヒートシールド、バッテリーエンクロージャー、構造フレーム |
| 航空宇宙 | AS9100、NADCAP | 構造パネル、アクセスドア、ダクト、ブラケット |
| エネルギー / 電力 | IEC 61439、UL 508A | スイッチギア筐体、インバーターハウジング、ケーブル管理 |
当社の精密板金製品は、完全な製造および統合エコシステムの一部です。浙江嘉風が提供する補完サービスについて詳しくはこちらをご覧ください:
